蚀刻丝网的基本知识
丝网是丝网印刷中最基本的材料，丝网既是印刷转移图文版的支撑和载体，同时丝网网孔能让油墨顺利通过，以得到所需要的图文效果。丝网根据编织材料的不同可分为：绢网、尼龙网、聚酯网及不锈钢网。丝的材料不同，其弹性和软化点及耐化学药品性能亦有较大差异，简要介绍如下：
(1)丝线的种类：既然是丝网，显然这种材料足用丝来编织。根据丝网的种类不同，也就有了小同的丝。但不管有多少种丝，其丝的组成成可分为“单丝”和“复丝”。所谓单丝是指从某种纤维材料中抽出单根丝来进行编织；复丝是_由两根或以上的单丝，先纺织成丝线再编织成丝网。，绢网编织所用的丝线都是复丝，尼龙、聚酯、不锈钢多是单丝，聚酯网线也有的采用复丝，但使用很少。作为丝网最基本的材料，丝都应具备良好的耐印刷性，耐摩擦性，耐化学药品性能等。
(2)丝网的弹件：一种物质在外力作片下发牛彤变，一日外儿消失之后又恢复原状，在物理学上把这种性质称之为弹性。同样，丝受到拉力的作用会伸长，当放松拉力后，丝马卜复原。但是，当拉伸超过某种程度，就不能复原。因此把在复原范同内的伸长百分比叫做拉伸率。同定住丝的一端，如果用力猛拉，丝会被拉断。改变拉伸速度可以测量丝的强度。 疲劳性是拉长后使之收缩，或者弯曲后使之复原，这样反复进行多次，就能检查出材料的疲劳强度。对于丝而言，拉伸疲劳强度足很重要的，这是在进行丝网印刷时，保证丝网在丝印刮板外加力的作用下，被拉伸后的弹性复原能力，这对于保证图文保真度及图文印刷重现性都是很重要的。如果弹性过大，势必使丝网在印刷时形变过大，造成图文转移失真。不锈钢网弹性小，伸缩性小，丝网印刷保真度极高，但也正因为不锈钢网弹性小，所以当受外力作用使之变形后，将不能恢复原始状态而使整个网版报废。尼龙网弹性过大，使用一段时间后，出现弹性疲劳，使网版变松，图发发生形变聚酯网的弹性介于不锈钢和尼龙之间，为目前最好的非金属网材。
(3)软化点：所谓软化点就是由热引起的软化温度及熔化温度。当丝网与网框粘接时，使用电熨斗的熨贴标准温度必须在软化点以下。例如由尼龙6编织的尼龙网，其强度为5 7％一5 89％，软化点为190℃，熔点为215cc～225。c，延伸率为25％一38％。由尼龙66编织的丝网，强度为6 6％～9 0％，软化点为225℃～230℃，熔点为250℃一25；6℃，延伸率为20％～30％。从这些数据可看出，由尼龙66编织的尼龙网，其印刷适应性比尼龙6要好。
聚酯也和尼龙66一样具有优良的性质，比如它的强度为6 6％一7 5％，软化点为238℃～240℃，熔点为255℃～260℃，延伸率为15％～20％。在耐磨性方面，尼龙是绢的30倍，酸酯是绢的10倍。
(4)耐化学药品性能：丝网在使用过程中需要经受多种化学药品的侵蚀，因此，丝网的耐化学性能是选择丝网时要特别注意的问题。尼龙66和聚酯在高温条件下也不受碱的侵蚀，同时，稀醋酸及稀硫酸对它们也不发生化学作用。因此，油墨及稀释剂中混有此类酸时，也不会影响丝网的化学稳定性。同时油墨适用范围宽。但是它们容易受到蚁酸、醋酸、苯酚浓溶液的侵蚀，而且甲苯和间甲苯都能分解它们，所以在使用过程中，应注意防止接触这些化学药品。
(5)网孔线数：网孔线数即是网目，是指每平方英寸(in2)的网孔数量，也可用每平方厘米的网孔数来表示。如西德、瑞士等西欧国家在计算网目时采用平方厘米为单位。用
平方厘米为计算单位时，在数字后面加T。比如100T、80T等。而日本则以平方英寸为单
位，以平方英寸为计算单位时，一般在数字后面直接加目，比如：200目，250目等。T和目
的换算公式：
比如100T换算成目：100T×2 54=254目。
目前随着编织技术的不断提高，丝网最密可达500目。通常情况下，丝网目数越高，制作的图文越精细。但在实际生产上并非越高越好。丝网过密，油墨通过性变差，印刷图文不饱满，蚀刻时容易掉墨。精细图文选用200目~00目的丝网，大幅图文蚀刻，则采用150目甚至更低的丝网。
(6)开度：开度是指编织丝网所用经线和纬线织出的“格”。以刚孔面积的平方根表示，单位为um如：某丝网开度为70Um，则网孔卒格的平均面积为：70um×70um=4900um。
在丝网耳数相同的情况下，编织所用丝线越细则开度越大，网的卒间率越大。开度大的网材油墨通过性好，易于印刷。但过大的开度，会使油墨通过量难于控制。较小的开度油墨通过量易于控制，印刷时需要加火刮扳压力，但过小的开度将使油墨难于正常通过。很明显，油墨通过性好坏的指标，首先足由网孔的大小即开度决定的。但是丝网编织的丝
µ=(Om)2／(1n)。=(77um×200)2／(2s 4mn×1000)。=O.37，即37％。
仅用空间率也不能完全确定油墨转移量的多少，还与网的厚度有关，因此还应计算其

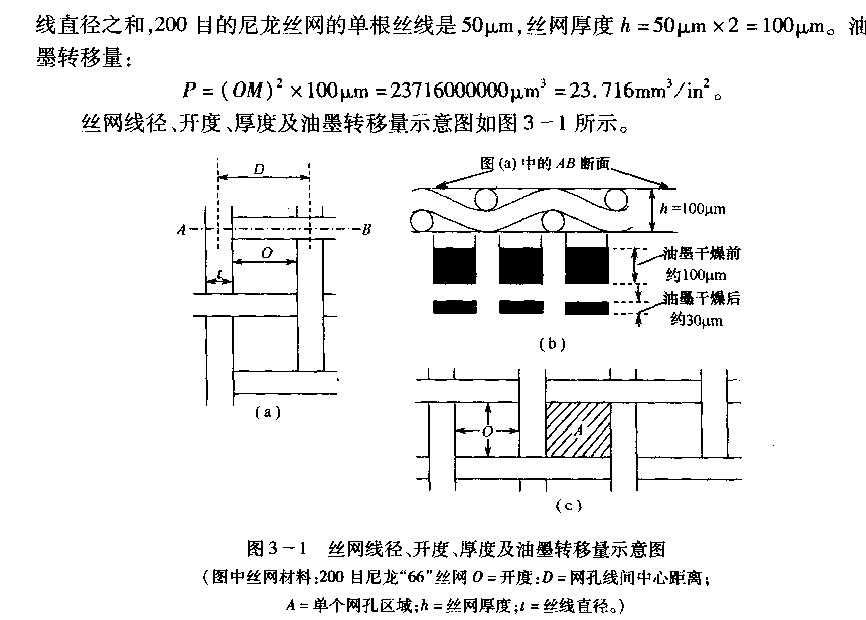

透过体积。油墨的透过体积与丝网的厚度h有关，丝网的厚度最简单的计算就是硬根丝
