蚀刻拼版技术

       拼版就是将多个零件按一定方向和间距拼接在一起。这也是金属化学蚀刻的优势所 在，通过拼版技术就可以把多个村1同或不相同的零件拼在一起同时进行蚀刻，以提高生产效率。

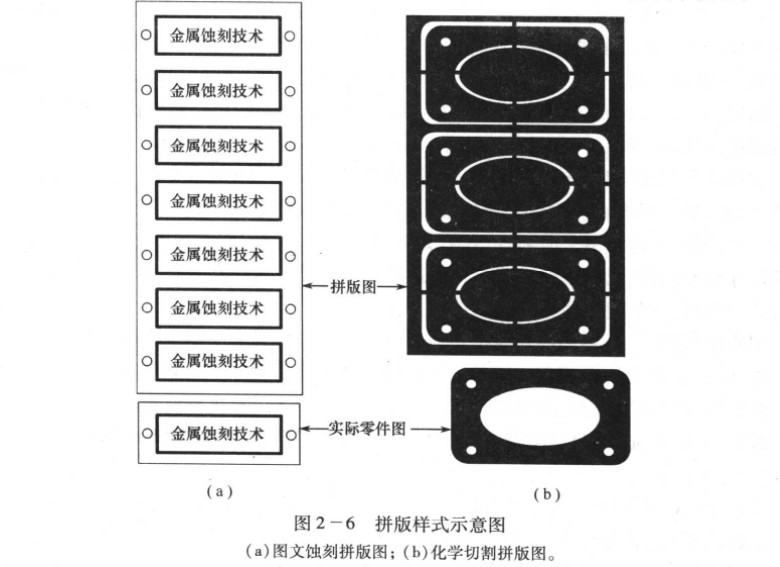

   拼版技术根据金属蚀刻要求不同而异。  一是用于浮雕图文蚀刻，二是用于镂空蚀刻或用于化学切割。根据图形要求的不同也就有了不同的拼版方法．在这里也不可能对所以的拼版方法…列举。为了便于叙述，同时也直观，下面以图2-6为例来说明

    拼版图2-6(a)巾的的小孔既是零件的安装孔，同时也是定位孔。定位孔根据情况．可以先用定位冲模冲出。加工外形时用跳步模进行冲截。也可在蚀刻时，蚀刻出定位孔位，经蚀刻后用钻床钻出定位孔，再用钻山的定位孔套在冲模定位销钉上进行冲截。前者适用于大批量生产，后者适用于小批量牛产。  拼版图2—6(b)中空白处的黑线为零件连接线，使经化学切割后的零件不掉人腐蚀槽中
